无源光网络（PON：Passive Optical Network）技术在FTTH光纤到户场景，已经被证明是最经济高效和低碳节能的光纤接入技术，在全球拥有7亿级的用户接入量。

F5G全光网络采用XGS-PON/GPON无源光网络技术，拥有大带宽、低时延、安全可靠、绿色环保和多网融合等优势，在2019年将应用场景延伸到政企园区接入场景，并以迅雷不及掩耳之势，掀起了一阵全光网络建设热潮。以太厂商也纷纷推出以太全光方案，加入全光阵营。

那么问题来了，园区的最佳全光网络方案，到底是F5G全光网络，还是以太全光网络呢？以太全光厂商经常说F5G全光是共享带宽机制，采用分光器分光，把带宽都均分了，会导致每个终端的带宽不足，这是真的吗？F5G全光方案东西流量互访有问题，这是真的吗？以太全光宣称是独享带宽，这是真的吗？让我们擦亮眼睛一起辨别一下，客观公正地来寻找答案。

♢ F5G分光科普 ♢

无源分光器是F5G全光网络的基础部件，无源是指无需电源供电即可工作，分光是指光信号经过分光器之后，可输出多份相同的光信号，每一份光信号内容都一样，只是光信号功率强度变弱了。如下示例，光信号功率强度为2dbm的输入光信号，经过1:16等比分光器之后，变成光信号功率强度为-12dbm的光信号，其中1:16等比分光器的典型光功率损耗约14db。

注：1:16等比分光，每一支路输出的光功率强度为原来的1/16，即强度比原来小10log(1/16)≈12db，加上其它损耗约14db。

由分光器分光的物理本质可以知道，PON口发送的光信号，经过分光器之后，每一个ONU都可以接收到相同的光信号，分光器均分PON口带宽的说法显然是错误的，每一个ONU都可以达到PON口的最大带宽。

♢ 带宽架构 ♢

F5G全光点到多点无源分光 VS 以太点到点有源分光

首先，从架构本质入手，两种全光方案架构本质的核心差异如下图

F5G全光网络采用点到多点的无源分光技术，一个PON端口可通过无源分光器接入1至128个ONU，是点到多点的连接。无源分光器的引入，实现了园区极简的两层架构。OLT可部署在核心机房，无源免维护的分光器则可部署在园区的任意位置，ONU部署在房间。

以太全光网络和传统网络一样仍然是三层架构，只是将楼层弱电间的接入交换机，在端口数量变少之后，下沉到房间，但仍需要在楼栋弱电间部署大量有源的汇聚交换机。也许有人会问，如果把汇聚交换机和OLT一样部署在核心机房，那么以太全光方案不也可以实现两层架构吗？这得铺多少根光纤、占用多粗的光纤管道（思考一下为什么？），才能把接入交换机的光纤全部拉到核心机房。本质上，以太全光是点到点的有源分光技术。为什么这么说呢？汇聚交换机的上行口实际对应于无源分光器的上行口，汇聚交换机的接入端口对应于无源分光器接入端口，汇聚交换机需要供电，这不就是有源分光嘛。至于点到点，这个很容易理解，一个汇聚交换机的端口只能接入一个接入交换机，是点到点连接。

♢ 带宽模型：本质收敛 ♢

回到前文提到的问题，F5G是共享带宽，以太全光是独享带宽，这是真的吗？让我们从带宽模型角度来分析一下，如下图，F5G全光和以太全光都存在带宽收敛，只是带宽收敛的位置不一样而已，实质上都是共享带宽。例如：F5G全光方案采用XGS-PON(10G GPON)技术，采用1:16的分光比，收敛比是1:16。以太全光方案采用160GE的上行，用户侧接入256个10GE接入交换机，收敛比也是1:16。

♢ 南北流量：平分秋色 ♢

随着园区业务云化和集中化的趋势，核心业务系统主要部署在核心机房的数据中心或云上，而终端用户访问和使用这些业务均属于南北流量。南北流量在整个园区网络中存在多处收敛点，PON端口的分光器的收敛，只不过是众多收敛点中的其中一个，绝不是瓶颈。以太全光方案的带宽收敛点在于汇聚交换机上行端口。南北流量业务，所以F5G全光和以太全光并无本质差别，只是带宽收敛位置不一样而已。

♢ 东西流量：各有千秋 ♢

东西流量分为三个互通场景：

◆场景①：同一ONU或者接入交换机下挂的用户互通。F5G全光方案可以在ONU内部进行不同用户的互通。以太全光方案可以在接入交换机内部进行不同用户的互通。两者无差别。

◆场景②：在一台OLT不同ONU下挂的用户互通，或者一台汇聚交换机下接入交换机下挂的用户互通。F5G全光方案可以在OLT内部进行不同用户的互通。当这两个用户在同一个PON口时，这两个用户的互通流量只影响该PON口下其它用户的南北流量带宽。当这两个用户在不同PON口时，这两个用户的互通流量会影响两个PON口下的其它用户的南北流量带宽。以太全光方案在一台汇聚交换机下挂的用户互通，因为汇聚交换机和接入交换机之间是独享链路的原因，此时不影响其它用户，该场景以太全光优。

◆场景③：不同汇聚交换机下挂用户的互通。不同汇聚交换机下挂的用户互通，互通的流量都需要经过汇聚交换机的上行口，到核心交换机进行互通，互通流量占用汇聚交换机的上行口带宽，此时互通的流量会影响整个汇聚交换机下所有用户的南北流量带宽。

场景3只考虑以太全光方案，是因为F5G全光方案中一台OLT可接入用户数非常多，跨OLT互通的场景在实际应用中非常少见。而以太全光方案中一台汇聚交换机可接入用户数少，跨汇聚交换机互通的场景更为普遍。

A. F5G全光方案，OLT上一块16口的PON板，通过1：16分光技术，就可以接入256台ONU，一台OLT可接入17 PON板 * 256 ONU = 4352台ONU，基本上一个中大型园区，只需要一台OLT放置在核心机房就可以覆盖整个园区的用户接入了

B. 以太全光方案，若采用框式汇聚交换机，一块单板按48端口计算，按业界一般可插8块单板的汇聚交换机计算，只能接入384台接入交换机（实际上，还需要预留1块或2块单板槽位做上行板，此时就只能接入288台接入交换机）。若采用盒式汇聚交换机，则最多只能接入48台接入交换机。楼栋弱电间需要部署多台汇聚交换机才能满足楼栋接入要求。由于1台汇聚交换机汇聚接入用户少，跨汇聚交换机（楼栋内、楼栋间）互通，对于以太全光来说，是一个非常普遍的情况。

东西流量对比总结如下：

划重点：东西流量一般只有在电脑共享文件夹，或者用户私搭FTP服务器等场景，才会直接出现东西流量互访，这种互访方式由于不受安全监管控制，容易存在信息泄露等安全性问题。

♢ 灵魂拷问 ♢

以太光的接入段带宽独享还有实际应用场景吗？

重要事情说三遍：以太全光的独享仅限于

接入段！接入段！接入段！

F5G全光方案分光器不分带宽，分光器只是分配光功率，每个ONU均可以达到PON口的最大带宽（XGS-PON 10Gbps或GPON 2.5Gbps）。F5G全光方案通过芯片级的动态带宽保证技术，可以保证每个ONU的每个端口都有确定性的保证流量，即使网络拥塞，这部分带宽也是可保证的，不会出现网络卡顿。

以太全光方案，由于没有带宽保证机制，在接入交换机的上行口拥塞和汇聚交换机的上行口拥塞，都会产生无差别丢包。举个简单的例子，有一台GE上行的接入交换机，下行4个GE接入4台电脑。当其中一台电脑，以接近1Gbps的速率往服务器上传文件时，其它3台电脑就连浏览普通网页都会感觉到无比卡顿，要是通过电脑参加视频会议就会更酸爽了。Ping包会出现大量丢包，时延可能也会出现几毫秒到几十毫秒的时延。当然也有可能时延没有变大特别多，仍然是几毫秒，这是因为交换机的缓存buffer太小了，上行口的发送队列溢出，把Ping包直接丢弃了。

F5G全光方案，1台GPON ONU的下行GE口下挂4台电脑。当1台电脑以接近1Gbps的速率往服务器上传文件时，其它3台电脑由于拥有100Mbps（保证带宽大小灵活可配）的保证带宽，仍然可以拥有良好的业务体验，不管是访问业务系统，还是浏览网页，仍然是流畅无比。也许有人会说GPON上行时1.25bps，对以太光方案有点不太公平。没关系，可以用两台电脑上传满1.25Gbps时，其它两台电脑再去进行其它业务，也是无比丝滑。

♢  总  结  ♢

本文通过从带宽架构、带宽模型、南北流量、东西流量和体验保障等几个维度，客观地分析了F5G全光网络和以太全光网络在带宽上的对比，可以看出某些厂商对F5G全光的说法是错误的，F5G全光采用点到多点的无源分光技术，不仅可以满足园区各种东西流量、南北流量模型的应用场景，还能提供以太全光所不具备的用户端口级带宽保障技术，是最佳的低碳节能的全光方案。关于低碳节能，后续再详细介绍，按照相同的接入用户规模和带宽收敛模型，以太全光方案汇聚层（汇聚交换机）功耗，大约是F5G全光方案汇聚层（OLT）功耗的10倍以上。

F5G全光网络具有架构简单、安全可靠、简易运维等特点。此外，带宽利用率高，绿色节能，是园区组网的优选方案。

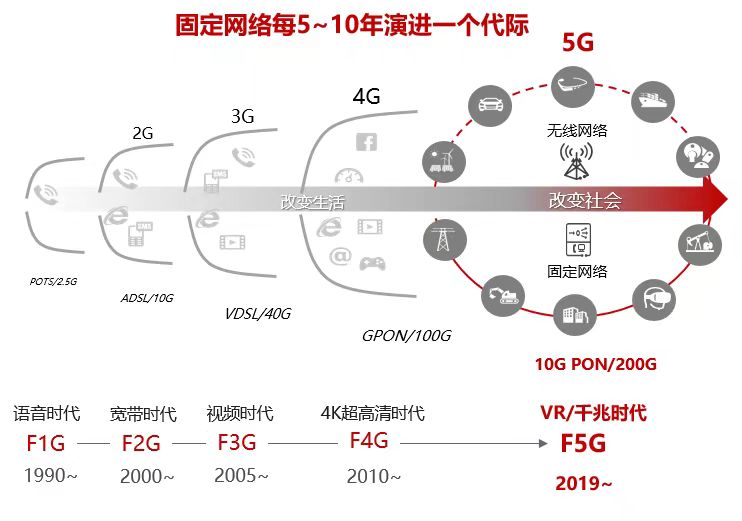

F5G：以10G PON、Wi-Fi 6、200G/400G等技术为

代表的第五代固定网络

彩光技术的标准（G.694.2）在2003年已制定发布，

属于F2G时代的技术

F5G全光网络方案：

采用F5G的代表技术10G PON的全光网络方案，F5G全光网络是一种点到多点的架构，OLT部署在核心机房，弱电间部署无源分光器，ONU部署到房间、桌面，是网络主流建网方案，经济节能，绿色环保，网络可持续演进。

全光以太彩光方案：

采用彩光技术实现的全光网络方案，以太彩光网络是一种点到点的架构，核心交换机和接入交换机采用价格昂贵的彩光模块，核心机房采用价格昂贵的合分波器对彩光进行合波，弱电间采用价格昂贵的合分波器对彩光进行分路，以实现弱电间无源化，是非主流的建网方案，网络演进代价高昂。

科普：

彩光是指中心波长波动范围很小的光，彩光技术的标准（G.694.2）在2003年就已经发布，属于F2G时代的技术，主要的应用场景是长距离传输（几十公里~几百公里）的场景，为了节省宝贵的主干光纤资源，将多种不同中心波长的彩光通过合分波器进行合分波，在一根主干光纤上进行传输。彩光应用场景非常受限，不适用于园区短距离的场景。

建设大型园区，

F5G全光方案和以太彩光，孰优孰劣？

假设有智慧医院需要建设10000个信息点位，我们采用F5G全光方案和全光以太彩光方案进行对比测算，为了满足智慧医院医疗影像各种大带宽的应用，均采用万兆网络技术。医院对网络可靠性要求高，要考虑链路和设备的冗余保护方案。

F5G全光网络方案：

采用 XGS-PON技术，ONU设备支持4个以太口，10000个信息点位，共需要2500台ONU。OLT支持17块 XGS-PON业务板，每块 XGS-PON业务板支持16个 XGS-PON端口，总共支持272个 XGS-PON端口，采用1:16的分光比。

全光以太彩光方案：

采用10GE彩光光模块，接入交换机支持4个以太口，10000个信息点位，共需要2500台接入交换机。核心交换机支持8块10GE业务板，每块10GE业务板支持48个10GE端口，一台核心交换机总共支持384个10GE端口。

┅ ▏   选择F5G全光方案，更加经济节能    ▏┅

F5G全光网络方案，F5G基于点到多点网络架构，通过分光器实现了一路光信号转换为多路、乃至上百路光信号，实现了光纤链路、光模块等资源的极大节省；而全光以太彩光方案是基于点到点网络架构，在网络建设时，需要部署大量的核心交换机。

【核心交换机和OLT数量

      及核心交换机端口数量】

F5G全光网络方案：

2台核心交换机 + 2台OLT，占用核心交换机8个10GE端口。

核心设备数量：

用1:16的分光比，2500台ONU，需要2500 ÷ 16 = 156.2个 XGS-PON端口，OLT支持272个 XGS-PON端口，1台OLT就支持接入2500台ONU。由于网络做Type B双归属保护，仅需2台OLT。

注：核心交换机和OLT之间通过8个10GE端口互联，可以加上100G 的接口，OLT也支持。

全光以太彩光方案：

14台核心交换机，占用核心交换机5000个10GE端口。

注1：每台交换机需要2个10GE端口上行做保护，占用核心交换机2个10GE端口。2500台接入交换机，需要占用 2500 × 2 = 5000个10GE端口。

注2：每台核心交换机支持384个10GE端口，5000 ÷ 384 = 13.02，核心交换机两两做堆叠保护，共需要14台核心交换机。

PK结果：

F5G全光方案完胜，F5G全光方案少了12台核心交换机，多了2台OLT；全光以太彩光方案所所占核心交换机10GE端口是F5G全光方案的625倍。

F5G全光网络方案：4平方米

注：2台OLT和2台核心交换机各占用1个2.2米的21英寸标准机柜，1个机柜占用面积按照2平方米计算，2个机柜占用4平方米。

全光以太彩光方案：54平方米

注：2台核心交换机占用1个2.2米的21英寸标准机柜，1个机柜占用面积按照2平方米计算，14台核心交换机占用7个机柜，共占用7 × 2 = 14平方米，由于彩光的方案在核心机房还需要部署大量的合分波器，每台合分波器支持48端口，5000个端口需要104台合分波器，每5台合分波器占用一个2.2米的机柜，共需要21台机柜，需要空间21 × 2 = 42平方米，总共需要14 + 42 = 54平米。

PK结果：

F5G全光方案完胜，全光以太彩光方案所需的机房空间是F5G全光方案的13.5倍。

（光模块数量&光模块功耗）

【光模块数量】

F5G全光网络方案：

314 个 XGS-PON光模块

注1：采用1:16的分光比，2500台ONU，需要156个 XGS-PON端口，由于网络做Type B双归属保护，仅需156.2× 2 ≈ 314个 XGS-PON端口

注2：ONU采取内置 XGS-PON光模块，无需再购买光模块

全光以太彩光方案：

10000 个10GE光模块

PK结果：

F5G全光方案完胜，全光以太彩光方案所需的光模块是F5G全光方案31倍。

【光模块功耗】

F5G全光网络方案：

光模块功耗3815W

注：ONU侧按照每 XGS-PON光模块功耗1.3W计算，2500台ONU共2500个10 GPON光模块，共3250W。OLT侧按照每 XGS-PON光模块功耗1.8W计算，314个光模块，共565W。总共光模块功耗3250 + 565 = 3815W

全光以太彩光方案：

光模块功耗15000W

注：按照每10GE光模块功耗1.5W计算，2500台接入交换机共2500 × 2 = 5000个10 GE光模块，核心交换机5000个10GE 光模块，总共光模块功耗10000 * 1.5= 15000W

PK结果：

F5G全光方案完胜，全光以太彩光方案光模块功耗是F5G全光方案3.9倍。

（分光器或者合分波器&单模光纤长度）

【分光器或者合分波器】

F5G全光网络方案：

157个2:16分光器

注：2500个ONU，1:16的分光比，需要的分光器为2500 ÷ 16 ≈ 157

全光以太彩光方案：

210个48口的合分波器

注：2500个接入交换机，5000个端口，弱电间需要合分波器：5000 ÷ 48 ≈ 105台合分波器（分路）；核心机房需要合分波器：5000 ÷ 48 ≈ 105台合分波器（合路）；总共105 + 105 = 210台合分波器

PK结果：

F5G全光方案完胜，一台合分波器的成本大概是分光器的3倍，无源器件的费用，全光以太彩光方案是F5G全光方案的4倍。

【单模光纤长度】

F5G全光方案：281千米

全光以太彩光方案：832千米

PK结果：

F5G全光方案完胜，单模光纤长度全光以太方案是F5G全光方案的3倍。

注：光纤长度计算

   ▏  园区多业务演进，

F5G全光网实现高效建网及维护    ▏

F5G全光网络方案：

以 XGS-PON为例，OLT使用一种规格的 XGS-PON光模块，无源分光器端口不需要区分波长，ONU自带光模块，安装和接线特别简单，不容易出错

全光以太彩光方案：

核心交换机的端口和无源分波器（合路）的分路必须一一对应，接入交换机和无源分波器（分路）的分路必须一一对应，发送和接收光纤也不能连错，连线异常复杂，①到⑧任一个地方接错，业务都不能正常工作

【部署和运维过程】

（全光以太彩光）

（F5G工作原理）

全光以太彩光方案部署时，需要针对16中不同类型的光模块类型，进行复杂的网络设计，彩光光模块种类太多，合分路器端口对应关系，光纤连接，异常复杂，部署和维护困难；F5G全光网络，基于简洁的网络传输极致，在建网阶段，安装连线简单，不易出错，通过光网络单元ONU可实现数据、语音（模拟电话）、IPTV/CATV等业务的统一承载，部署效率提升80%。

F5G全光网络方案：

是业界主流的方案，具有成熟的产业生态链，采用F5G的XGS-PON/GPON技术，点到多点的架构，一个OLT的PON端口，通过无源分光器可连接多个ONU，节省了大量的光模块，弱电间无源化免维护，经济节能，绿色环保。F5G支持网络带宽持续演进，50G GPON的国际标准在2021年已正式发布，作为F5.5G的核心技术，可满足未来10~15年的带宽演进需求。

全光以太彩光方案：

是个“非主流”架构的方案，本质仍然是点到点的架构，占用大量的核心交换机及核心交换机端口，价格昂贵，设备功耗大，占用大量的核心机房空间。网络演进需要更换设备和大量的光模块，演进代价高昂，带宽利用率低。此方案仅节省了中间的主干光纤，但是彩光模块价格昂贵，得不偿失。

第一轮擂台比拼——F5G全光网 vs 全光以太彩光，大家已直观感受到F5G全光方案在架构简洁、网络经济性、绿色节能、安全可靠、安装运维简单等各方面都具有全方位的巨大优势，全光以太彩光方案则像是一个噱头和混淆视听的“非主流”无源光方案。当然，F5G全光方案带宽利用率更高，更经济节能。全光以太彩光方案虽然每个接入交换机都可以达到独享10Gbps，具有带宽优势，但是带宽利用率低，共享度差，存在巨大的浪费。
